NL3 Упругая муфта
Для тяжёлых условий эксплуатации крупных паровых турбин и генераторов (высокая мощность, высокие нагрузки, высокие частоты вращения) мы предлагаем упругую муфту NL3.
Описание
маркер
NL3 Упругая муфта: для крупных агрегатов, виброгашение плоскими пружинами для предотвращения резонанса вальной линии
Для тяжёлых условий эксплуатации крупных паровых турбин и генераторов (высокая мощность, высокие нагрузки, высокие частоты вращения) мы предлагаем упругую муфту NL3. Её основные характеристики — высокая нагрузочная способность, эффективное виброгашение и повышенная стабильность. Муфта идеально подходит для соединения роторов крупных агрегатов. По сравнению с жёсткими муфтами, упругая муфта NL3 обеспечивает превосходную амортизацию и виброзащиту, эффективно адаптируясь к сложным режимам работы крупных машин.

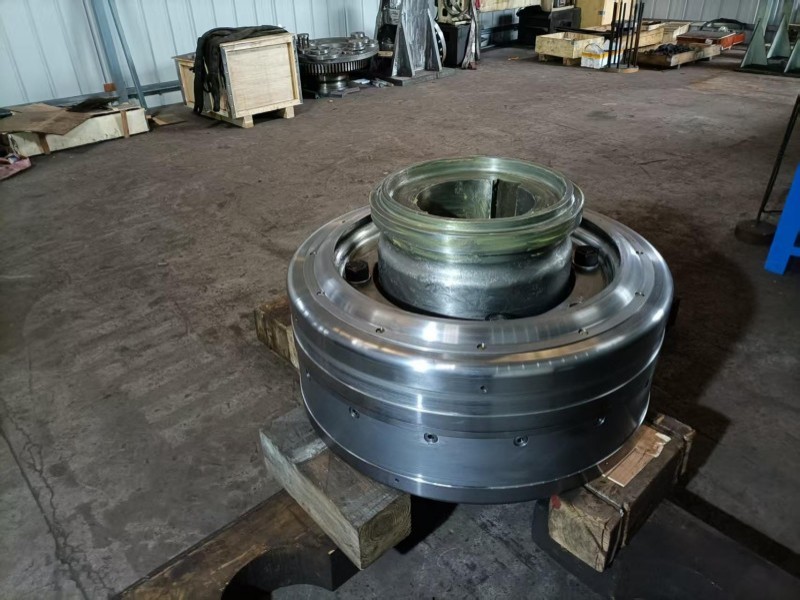

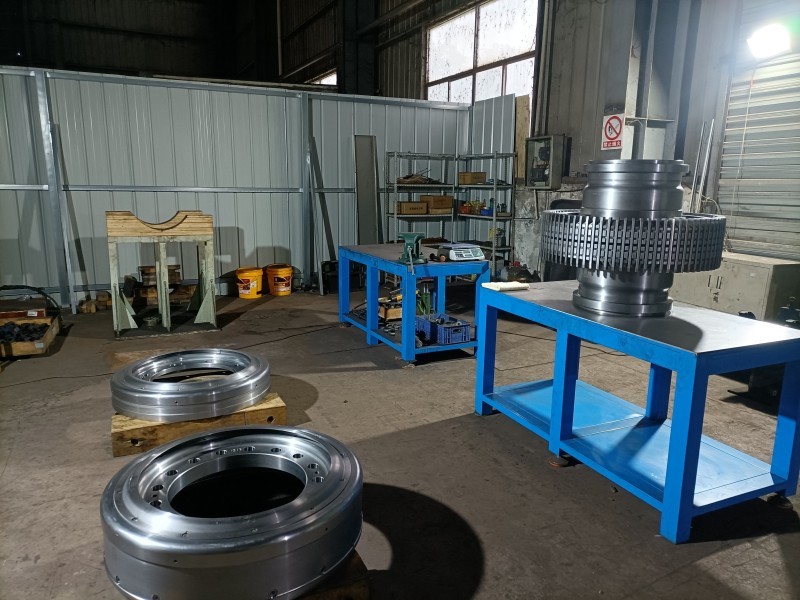

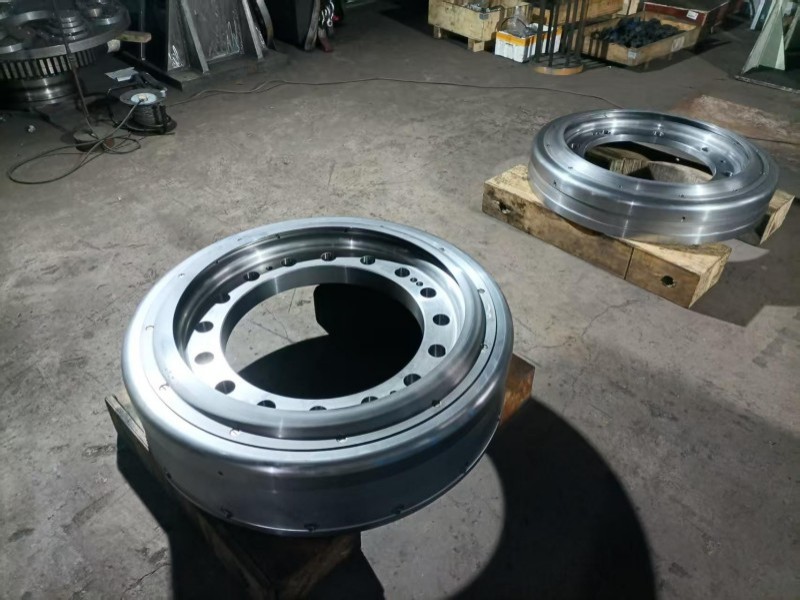

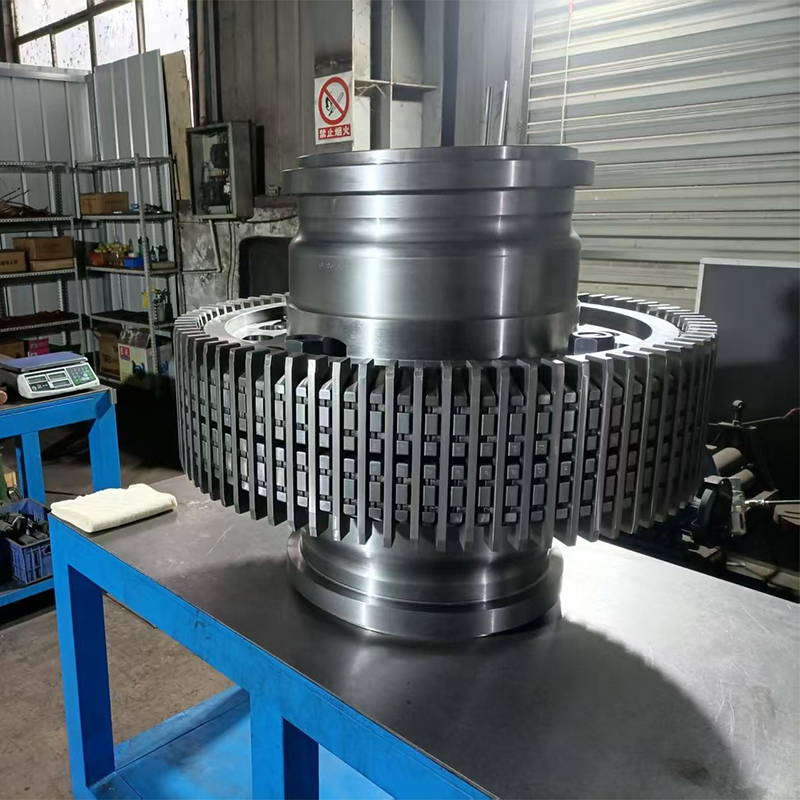

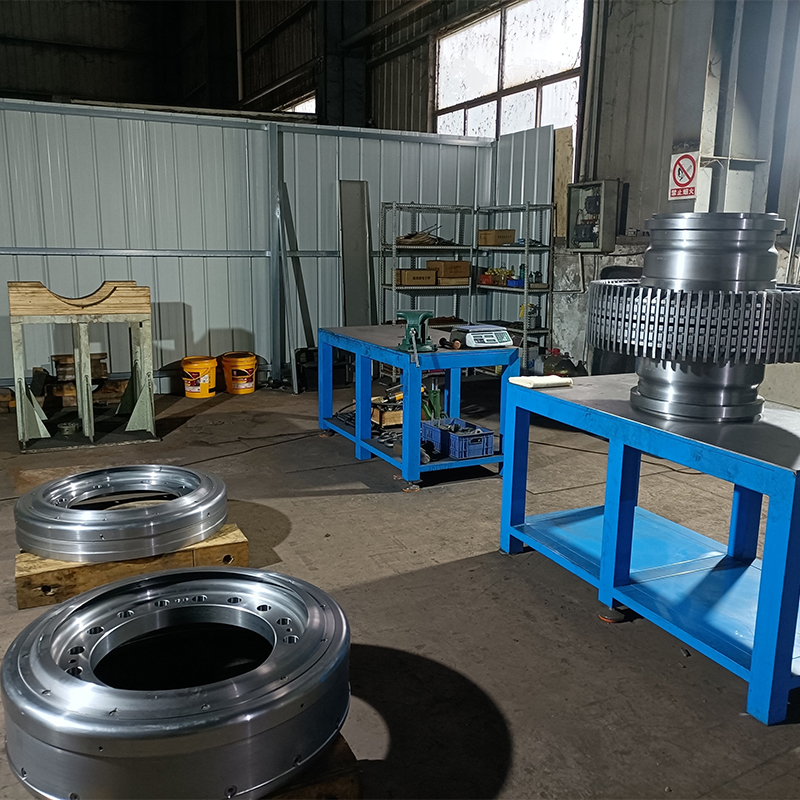

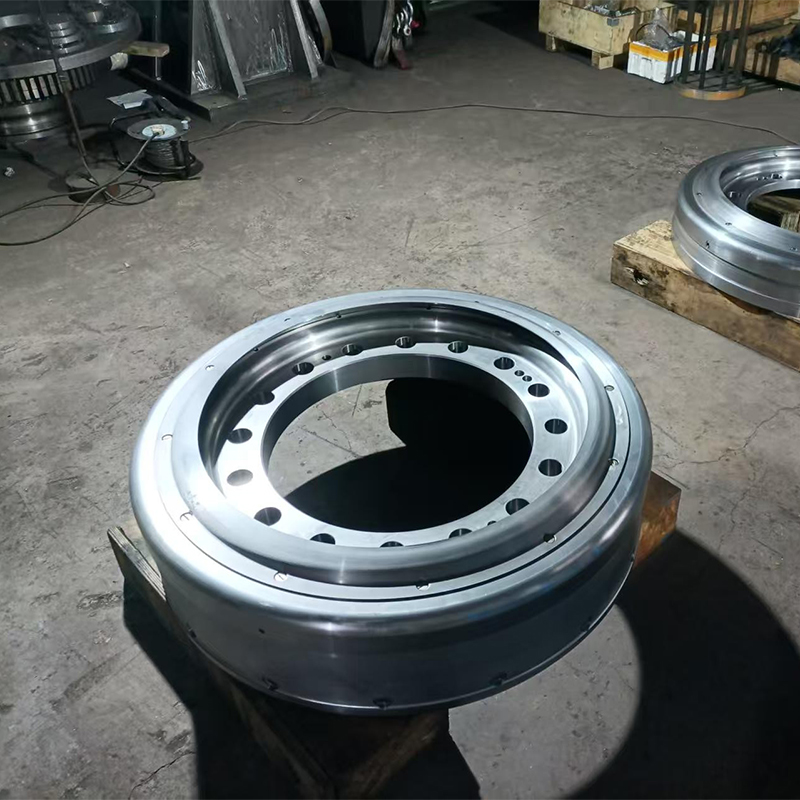

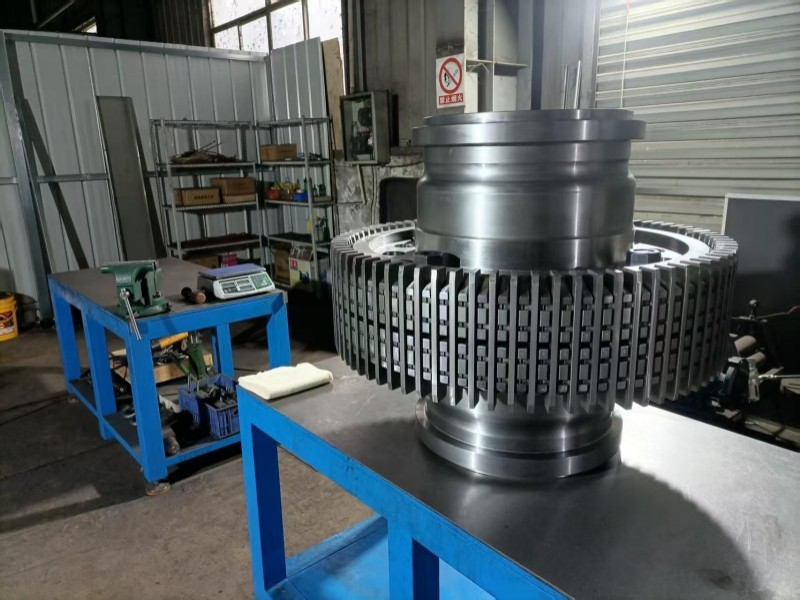

Конструктивно муфта состоит из двух основных фланцевых полумуфт и двух защитных кожухов. Защитная конструкция полностью изолирует внутренние элементы от пыли и влаги, продлевая срок службы оборудования. В основе передачи мощности — прецизионное зубчатое зацепление: на наружных поверхностях обеих полумуфт равномерно расположены 80 высокоточных зубьев. Форма зубьев оптимизирована, точность зацепления высока. Крутящий момент передаётся через высокопрочные плоские пружины, что обеспечивает плавную и эффективную передачу большого крутящего момента крупных агрегатов.
В процессе работы вибрация, генерируемая ведущим валом, эффективно гасится за счёт упругости плоских пружин, что значительно снижает передачу вибрации и устраняет риск резонанса вальной системы. Решена проблема превышения уровня вибрации и нестабильной передачи мощности при высоких нагрузках на крупных агрегатах. Обеспечивается круглосуточная стабильная работа крупных энергетических установок.
